نقد و بررسی تخصصی رله پی ال سی ۵ پایه ۱ کنتاکت ۶ آمپر ۶۰VDC کد ۳۴٫۵۱٫۷٫۰۶۰٫۰۰۱۰ finder ایتالیا
شرکت فیندر finder در سال 1954 توسط آقای پیرو جردانینو در کشور ایتالیا تاسیس گردید. این شرکت اولین کارخانه خود را در شهر ALMESE ایتالیا در تاریخ 1965 بنا نهاد و رله معروف سری 60 خود که با آن شهرت جهانی گرفت را درسال 1966 به بازار عرضه کرد.
شاید به جرات بتوان گفت کمتر کسی هست که در صنعت برق فعالیت داشته و برند فیندر به گوش او نخورده باشد. در اینجا به معرفی رله های سری 34 فیندر از خانواده Ultra-slim PCB Relays میپردازیم. رله های این خانواده در 2 مدل تولید می شوند که مدل های 34.51 از نوع الکترومکانیکال ( EMR ) و مدل های 34.81 از نوع اس اس آر ( SSR ) می باشند. شدت جریان خروجی کنتاکت در مدل های EMR ، 6 آمپر و در مدل های SSR از 0/1 تا 6 آمپر می باشد.
رله های سری 34 با عرض 5mm باریک ترین رله تولید شده در دنیا میباشند و جهت نصب بر روی برد های مدار چاپی و همچنین نصب بر روی سوکت طراحی شده اند. به دلیل ابعاد بسیار کوچک این رله ها، چراغ LED بر روی سوکت مربوطه تعبیه شده است. سوکت های سری 93 نیز مختص این سری از رله ها می باشند.
* لازم به ذکر است، فیندر تنها تولید کننده ی رله ماژول های واسط PLC است که سوکت ( پایه ) ماژول را نیز خودش تولید می کند *
- عرض بسیار کم ( 5 mm )
- شدت جریان مطلوب، نسبت به ابعاد کوچک
- توان مصرفی بسیار پائین بوبین
- تجهیزات جانبی منحصر به فرد
- فاقد دکمه تست و نشانگر مکانیکی ( البته به علت ابعاد بسیار کم )
جهت اطمینان از اصالت کالا، محصولات فیندر را با هولوگرام شرکت نفیس آرا خریداری نمائید و همچنین از ۳ سال گارانتی این شرکت بهره مند شوید.
چند نکته مهم در انتخاب رله
- تعداد کنتاکت
- جریان کنتاکت
- ولتاژ بوبین
- شکل ظاهری
برخی از ویژگی های کلی رله های سری ۳۴
- قابلیت نصب روی برد PCB و یا استفاده با سوکت
- ابعاد بسیار کوچک ( ۵ mm )
- دارای ۱ کنتاکت باز و بسته ( change over ) در سری EMR
- دارای ۱ کنتاکت باز ( normally open ) در سری SSR
- تنوع شدت جریان خروجی ۰/۱ ، ۰/۲ ، ۲ و ۶ آمپر
- ایزولاسیون قوی بین بوبین و کنتاکت ها
- مدل های با کنتاکت اکسید شده، مقاوم در بارهای القایی
- دارای استاندارد های Wash tight: RT II & RT III
جزئیات بوبین
مدل های ۳۴٫۵۱ ( EMR ) فقط با بوبین DC تولید می شوند و محدوده عملکرد ولتاژ بوبین از بازه ۰/۷ الی ۱/۵ می باشد. ( به عنوان مثال: محدوده عملکرد رله ۲۴ ولت از ۱۶/۸ الی ۳۶ ولت می باشد)
همچنین مدل های ۳۴٫۸۱ ( SSR ) نیز با ورودی DC تولید می شوند و بازه ولتاژ ورودی این مدل نیز مطابق جدول مربوطه می باشد.

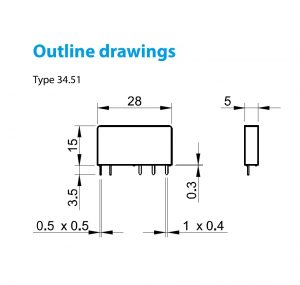

ویژگی های ظاهری و ابعاد
یکی از بارزترین خصوصیات رله های سری ۳۴ عرض بسیار باریک آن و امکان استفاده تعداد بالا در حجم کم می باشد و به همین دلیل جزء پرکاربردترین رله ها در مدار های فرمان و … مورد استفاده قرار می گیرد. با توجه به همین ویژگی، امکان نصب چراغ LED بر روی رله میسر نبوده و چراغ LED بر روی سوکت مربوطه تعبیه شده است. لازم به ذکر است این رله ها فاقد دکمه تست مکانیکی می باشند.
راهنمای انتخاب کد فنی
از طریق جدول زیر میتوانید کد فنی رله مورد نظرتان را پیدا کنید. البته لازم به ذکر است که برخی از این مدل ها در ایران موجود نیستند و به صورت ثبت سفارش قابل تحویل می باشند. ( لطفا جهت اطلاع از نحوه ثبت سفارش و زمان تحویل کالا، با ما تماس بگیرید )
